🛡️ Implementasi DDoS Mitigation dengan Wanguard Flowspec + Filter (Tanpa RTBH)


Latar Belakang

DDoS bisa menyerang langsung IP publik tenant. Solusi klasik seperti RTBH (Remote Triggered Black Hole) sering digunakan, tapi punya kekurangan utama: memutus total akses ke IP korban.

Solusi yang lebih presisi dan modern adalah menggabungkan:

  • Wanguard Sensor untuk deteksi serangan

  • Wanguard Filter sebagai scrubber

  • BGP Flowspec untuk filtering trafik jahat

  • 🚫 Tanpa perlu RTBH (No blackhole)

Tujuan Arsitektur

  • Melindungi tenant dari DDoS tanpa mematikan IP korban

  • Menyaring trafik jahat di edge (Nokia router) sebelum masuk ke internal jaringan

  • Membersihkan trafik yang lebih kompleks melalui Wanguard Filter

Komponen yang Digunakan
Komponen Peran
Wanguard Sensor Mendeteksi pola DDoS (NetFlow/sFlow/port mirror)
Wanguard Filter Menyaring trafik berdasarkan signature (packet/flow-based)
Router Nokia SR OS Menjadi edge router, menerima rule Flowspec
BGP Session Flowspec Kanal komunikasi antara Wanguard dan router
Redirect to Scrubber (opsional) Untuk serangan layer 7 atau spoofed traffic

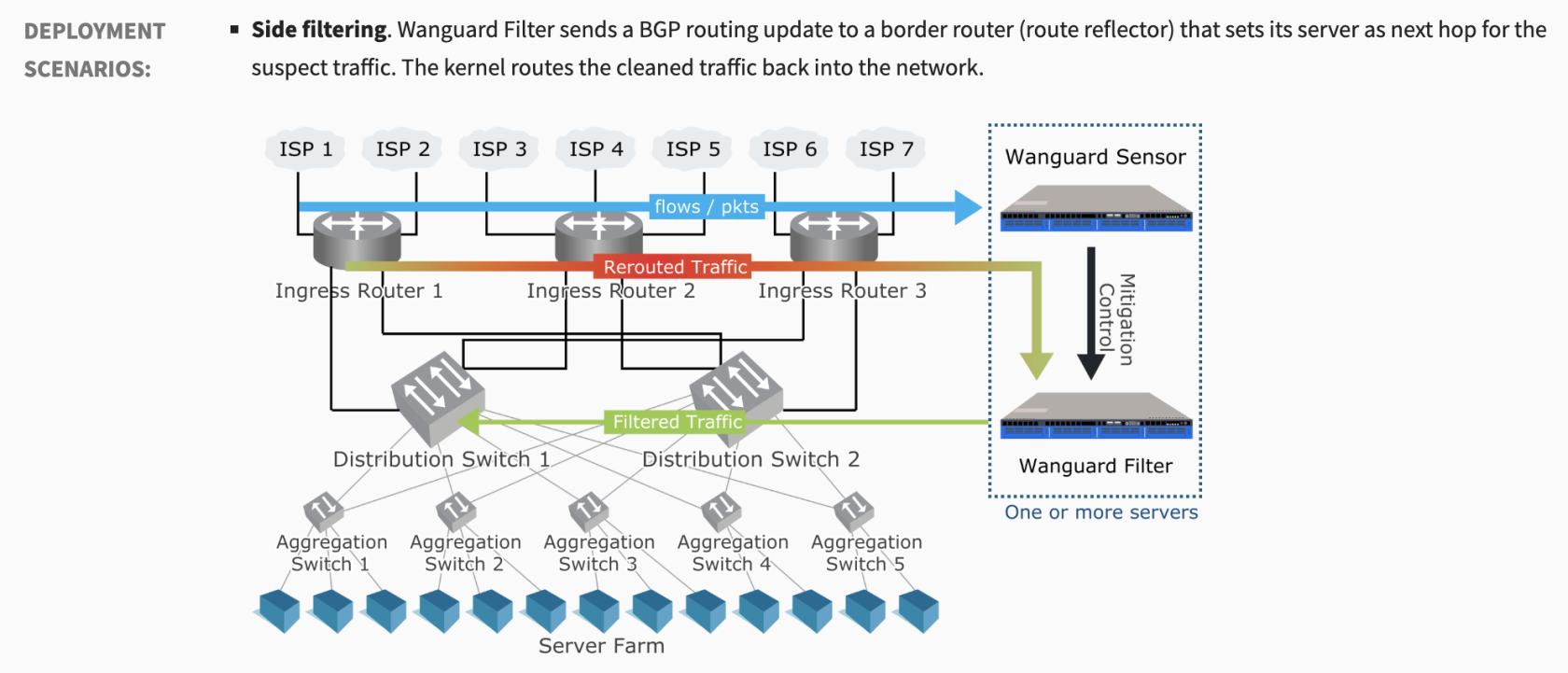

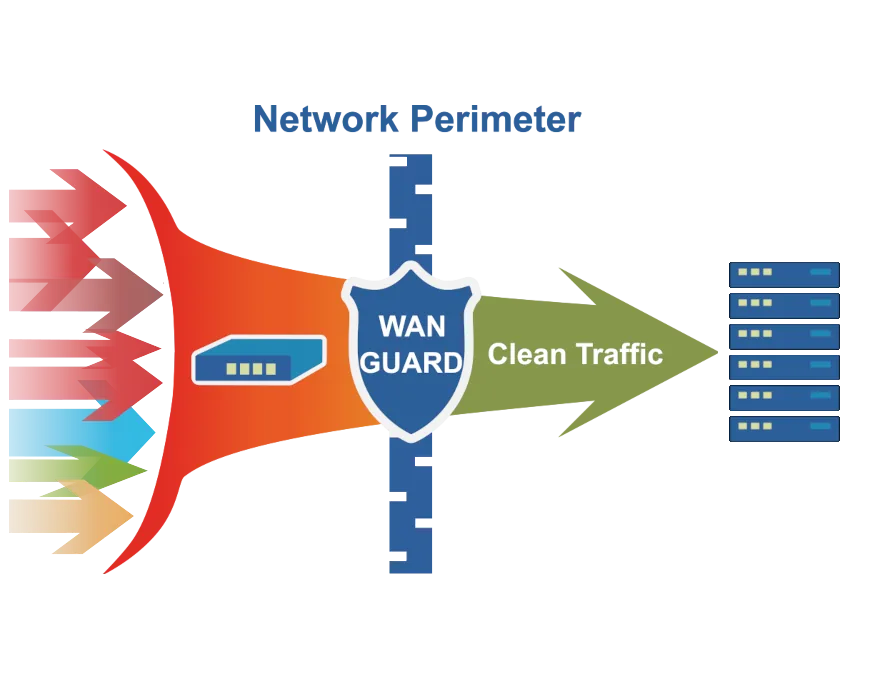

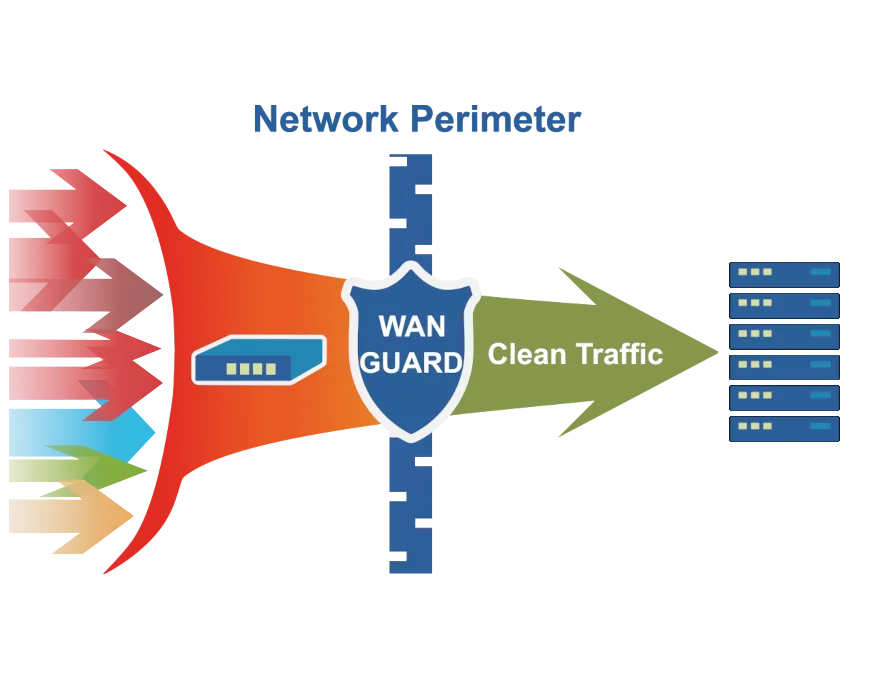

Arsitektur dan Flow


https://www.andrisoft.com/software/wanguard/ddos-mitigation-protection

                          +------------------+
                          |     INTERNET     |
                          +--------+---------+
                                   |
                            Incoming Traffic
                                   |
                                   v
                          +------------------+
                          |  EDGE ROUTER     |
                          |  (Nokia SR OS)   |
                          +---+----------+---+
                              |          |
                              |          | Mirror/SPAN/NetFlow
                              |          v
                   Clean or Malicious   +----------------------+
                              |         |   WANGUARD SENSOR    |
                              |         | (Passive Monitoring) |
                              |         +----------+-----------+
                              |                    |
               +--------------+                    +--------------------+
               |                                   | Detects DDoS       |
               |                                   | Sends BGP Flowspec |
               |                                   v                    |
               |                        +-------------------------+     |
               |                        |   BGP FLOWSPEC RULES    |     |
               |                        +-------------------------+     |
               |                                   |                    |
               |                     Matches attack traffic?            |
               |                                   |                    |
         +-----v-----+                        +----v-----+         +----v-----+
         | CLEAN     | No → DROP attack       | REDIRECT |  →→→→→  | FILTER   |
         | TRAFFIC   | via Flowspec           | to SCRUB |         |(scrubber)|
         +-----------+                        +----------+         +----+-----+
               | Yes                                                    |
               | ←←←←←←←←←←←←←←←←← CLEAN TRAFFIC ONLY                   |
               |                                                        |
               v                                                        v
            +---------------------------------------------------------------+
            |                    PROTECTED TENANT                           |
            +---------------------------------------------------------------+

Penjelasan Jalur

  • Normal/Clean Traffic:
    • Masuk dari Internet ke Edge Router
    • Tidak terdeteksi sebagai DDoS
    • Tidak cocok dengan rule Flowspec → langsung diteruskan ke tenant
  • DDoS Volume Attack (Sederhana):
    • Terdeteksi oleh Sensor (via mirror)

    • Sensor mengirim Flowspec ke router

    • Router drop traffic yang cocok (berdasarkan dst IP, port, proto, dst prefix, dsb)

  • DDoS Kompleks (Spoofed/Layer 7):

    • Sensor tidak cukup untuk handle via Flowspec

    • Sensor trigger redirect to scrubber (Wanguard Filter)

    • Filter menyaring secara granular, hanya teruskan clean traffic

    • Tenant tetap dapat akses normal

Tahapan Implementasi
1. Persiapkan Infrastruktur Dasar
Komponen Deskripsi
Router (Nokia SR OS) Pastikan support NetFlow/sFlow/SPAN + BGP Flowspec
Server Wanguard Sensor Pasang di lokasi yang menerima mirror flow
Server Wanguard Filter Opsional, dipasang jika diperlukan scrubber
BGP Session Internal Untuk koneksi Sensor → Router via Flowspec
2. Konfigurasi Source Traffic (NetFlow atau Mirror)

  1. Masuk ke menu: Sensors > Sources

  2. Klik “Add New Source”

  3. Pilih NetFlow v5/v9/sFlow atau Interface (mirror)

  4. Contoh NetFlow:

    • Name: Router1

    • Type: NetFlow v9

    • Port: 2055

    • Interface IP: 0.0.0.0 (bind ke semua interface)

  5. Klik Save

3. Aktifkan Sensor

  1. Masuk ke: Sensors > Sensors

  2. Klik “Add New Sensor”

  3. Isi:

    • Name: EdgeSensor

    • Source: pilih Router1 (yang tadi kamu buat)

    • Role: Detection only

    • Threshold (example):

      • PPS threshold: 50000

      • BPS threshold: 200000000 (200 Mbps)

  4. Klik Save

Sensor ini akan mulai analisis flow/mirror secara pasif.

4. Set BGP Flowspec Connection

  1. Masuk ke: Settings > BGP Configuration

  2. Klik “Add New Peer”

  3. Isi:

    • Type: Flowspec

    • Local IP: 10.0.0.10 (IP dari server sensor)

    • Remote IP: 10.0.0.1 (edge router)

    • AS Number: sesuai BGP internal (misal: 65001)

    • Enable: ✅

  4. Klik Save

Pastikan koneksi BGP Flowspec ini established (lihat status).

5. Buat Response Rule (Flowspec Injection)

  1. Masuk ke: Sensors > Responses

  2. Klik “Add New Response”

  3. Isi:

    • Name: Flowspec-Drop

    • Action: Inject BGP Flowspec

    • Match:

      • TCP SYN flood → dst port = 2211 (contoh)

      • UDP flood → dst port = 53 (contoh)

      • Bisa match berdasarkan pps/bps

    • Behavior: discard

  4. Klik Save

Wanguard akan otomatis mengirim Flowspec rule saat traffic match attack pattern.

6. Konfigurasi Wanguard Filter (Scrubber)

Kalau kamu pakai Wanguard Filter juga, maka:

  1. Masuk ke Filters > Filters

  2. Klik “Add New Filter”

  3. Isi:

    • Mode: Bridge atau Redirect

    • Input Interface: eth0

    • Output Interface: eth1

      Mode Kapan digunakan Penjelasan
      Bridge Jika Wanguard Filter berada inline (di tengah jalur) Traffic melewati eth0 → difilter → keluar lewat eth1
      Redirect Jika router mengarahkan (Flowspec redirect) ke IP filter Traffic masuk ke IP filter lalu dikembalikan setelah dibersihkan

      Pilih yang mana?

      • Kalau kamu taruh Filter langsung di jalur trafik (di antara router dan infra/tenant): pakai Bridge

      • Kalau kamu gunakan Flowspec redirect, router akan kirim traffic ke IP filter: pakai Redirect

      Interface Fungsi Tersambung ke
      eth0 Input: menerima trafik mentah Dari router / port mirror
      eth1 Output: kirim trafik bersih Ke tenant / LAN clean zone

  4. Atur rule filtering:

    • TCP SYN threshold

    • Drop spoofed IP

    • Allow specific ports/IPs





      TCP SYN Threshold



      Digunakan untuk mendeteksi TCP SYN flood

      • Contoh: 1000 pps

        Artinya, kalau ke satu IP/port ada >1000 TCP SYN per detik, dianggap attack

      Rekomendasi:

      • Di bawah 500 → false positive

      • Di atas 2000 → bisa telat mendeteksi

      Saran: 1000–3000 pps tergantung kebutuhan





      Drop Spoofed IP



      Fungsi: otomatis drop traffic dari IP tidak valid atau spoofed

      Yang dideteksi dan di-drop:

      • Private IP dari Internet (misal 192.168.x.x)

      • IP loopback, multicast, reserved

      • TTL aneh (TTL <10)

      • IP yang tidak sesuai routing table

      Aktifkan opsi ini untuk mengurangi noise attack yang tidak valid



      Allow Specific Ports/IPs



      Fungsi: memperbolehkan traffic tertentu tetap lewat meskipun sedang ada mitigasi

      Contoh use case:

      • Kamu ingin tetap allow port 443 (HTTPS) meskipun sedang diserang SYN port 2211

      • Atau ingin tetap allow IP internal tertentu (misal IP CDN)

    • Setting Value yang disarankan
      Mode Redirect (jika pakai Flowspec) atau Bridge jika inline
      Input Interface eth0 (dari router/SPAN/Flowspec)
      Output Interface eth1 (ke tenant atau clean segment)
      TCP SYN threshold 1000–3000 pps
      Drop Spoofed ✅ Aktifkan
      Allow ports/IP Tambahkan sesuai kebutuhan (port 443, IP tertentu)

  5. Klik Save & Start Filter

Kamu bisa sambungkan sensor ke filter melalui Response type: Redirect via BGP next-hop jika router support redirect via Flowspec.

7. Uji Coba dan Simulasi

  • Simulasikan SYN flood atau DNS flood

  • Lihat apakah:

    • Sensor mendeteksi trafik

    • Flowspec muncul di router

    • Traffic jahat di-drop

    • Clean traffic tetap jalan

8. Monitoring & Logs

  • Dashboard → untuk serangan aktif

  • Logs > Flowspec → lihat rule yang di-inject

  • Sensors > Attacks → histori serangan

  • Filters > Cleaned Packets → statistik scrubber

Hasil Akhir yang Diharapkan
Komponen Fungsi
Sensor Monitor trafik tanpa mengganggu jalur
Router Menerapkan Flowspec rules (drop/redirect)
Filter (Jika dipakai) Membersihkan trafik lalu meneruskan ke tenant
Tenant Tetap online, trafik jahat disaring sedini mungkin
